1: 名無しさん＠おーぷん 2015/03/19(木)21:43:22 ID:J9k
アサシンブレードが好評だったので、
以前に作ったライトセーバーもよかったら見て下さい。
以前に作ったライトセーバーもよかったら見て下さい。
【スポンサードリンク】
2: 名無しさん＠おーぷん 2015/03/19(木)21:44:05 ID:3rZ
お、おぅ
3: 名無しさん＠おーぷん 2015/03/19(木)21:44:45 ID:dA6
サイリウムかよwwwって言いに来たら予想以上の出来だった
4: 名無しさん＠おーぷん 2015/03/19(木)21:44:59 ID:VuB
期待
6: 名無しさん＠おーぷん 2015/03/19(木)21:45:04 ID:x2e
ビヨーンってならないの？ビヨーンって
7: 名無しさん＠おーぷん 2015/03/19(木)21:45:14 ID:p9W
動画でみたいな

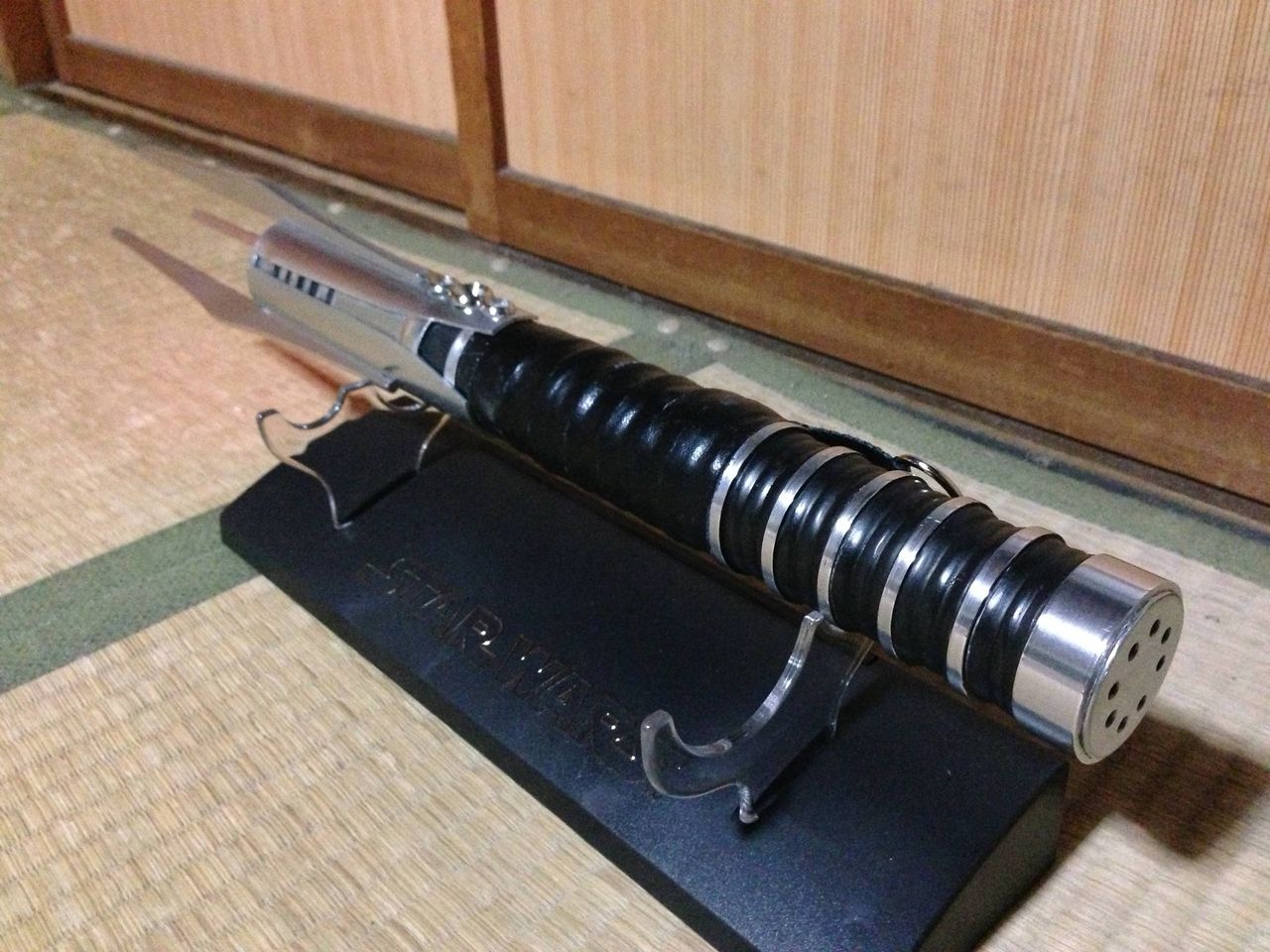

8: 名無しさん＠おーぷん 2015/03/19(木)21:45:14 ID:J9k

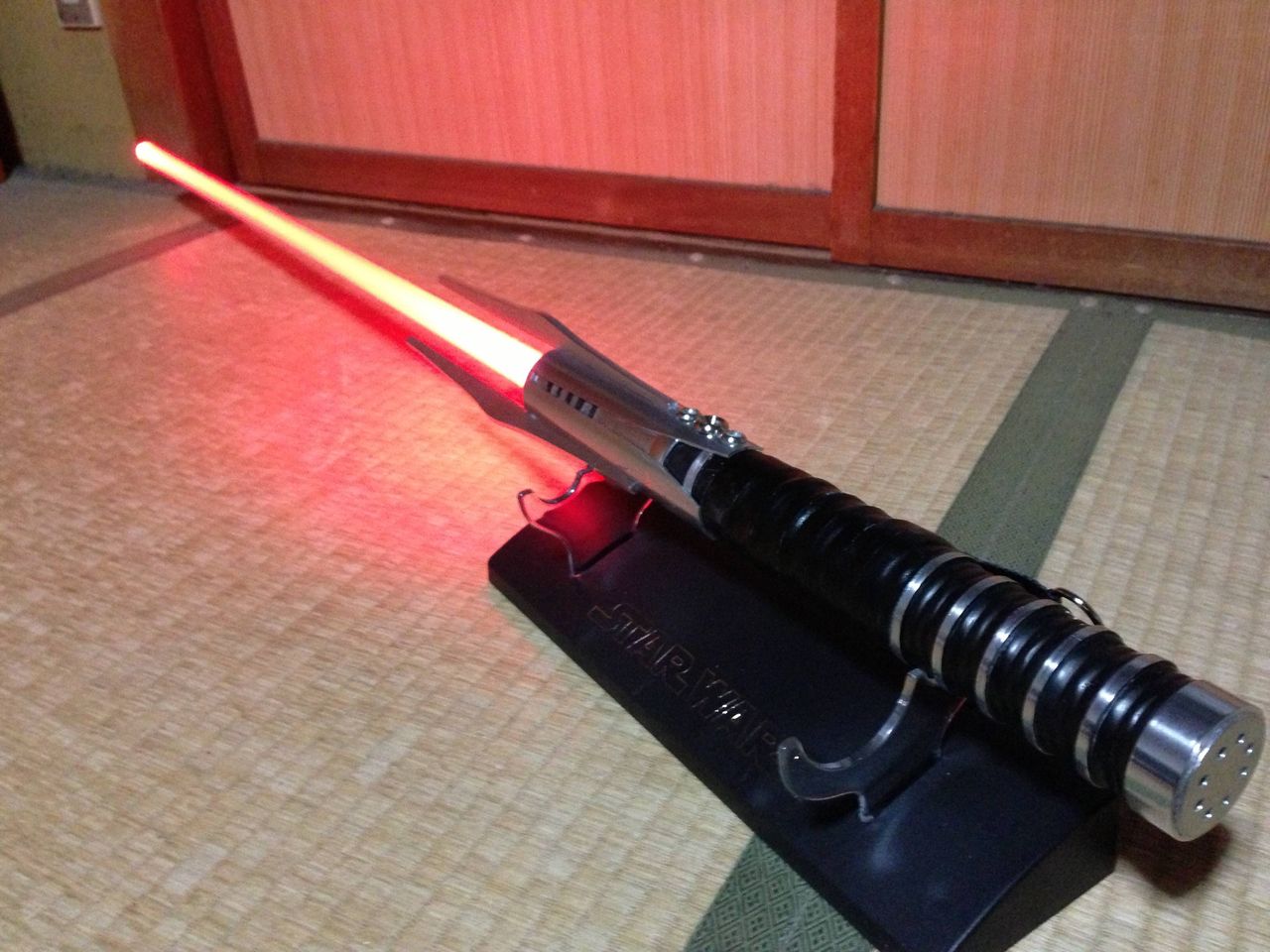

EP3とEP4を繋ぐ、フォースアンリューシュドの主人公
スターキラーのライトセーバーです。
スターキラーのライトセーバーです。
11: 名無しさん＠おーぷん 2015/03/19(木)21:45:51 ID:1fz
あの人か
12: 名無しさん＠おーぷん 2015/03/19(木)21:45:56 ID:YcO
ブォン･･･ブォォン･･･って言うの？
14: 名無しさん＠おーぷん 2015/03/19(木)21:46:03 ID:Zvp
ルークの最初のに似てるんだね
15: 忍法帖【Lv=1,キャットフライ,QX1】 2015/03/19(木)21:46:29 ID:Etz
凝ってるな

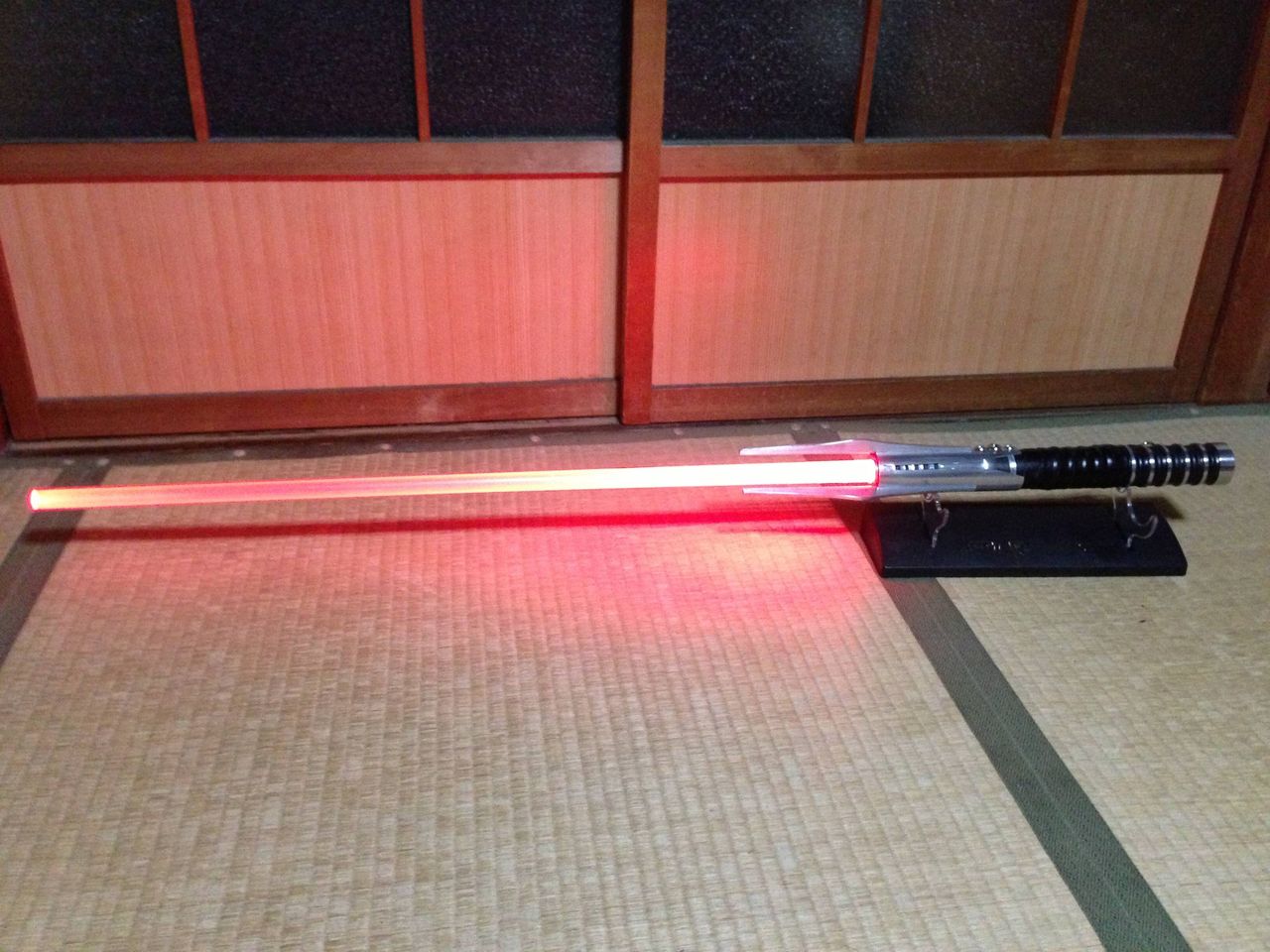

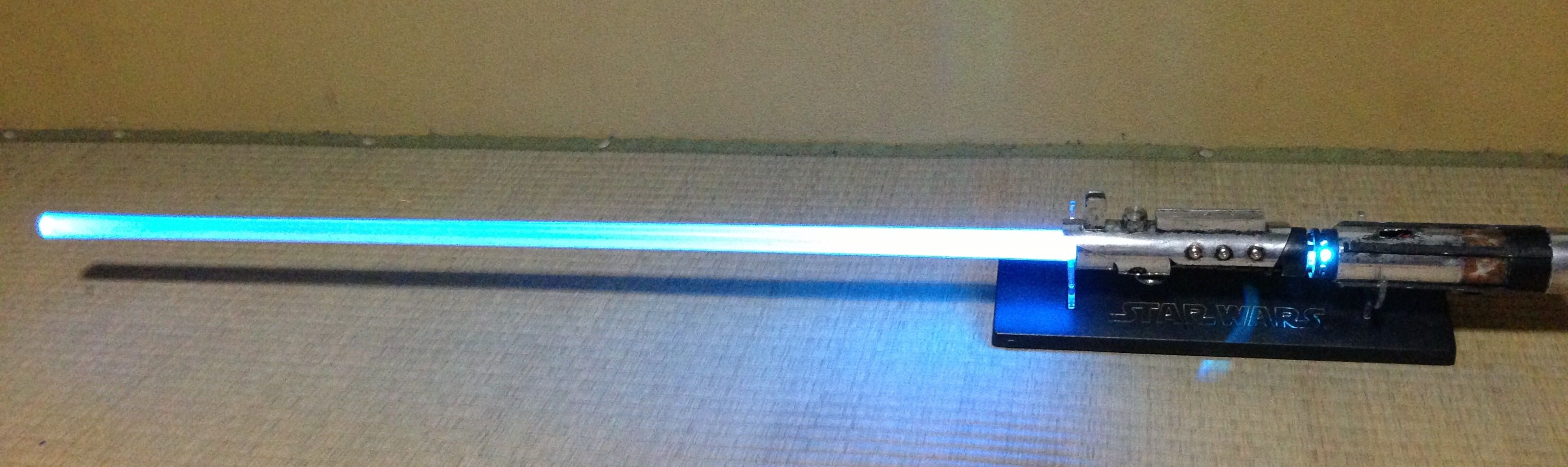

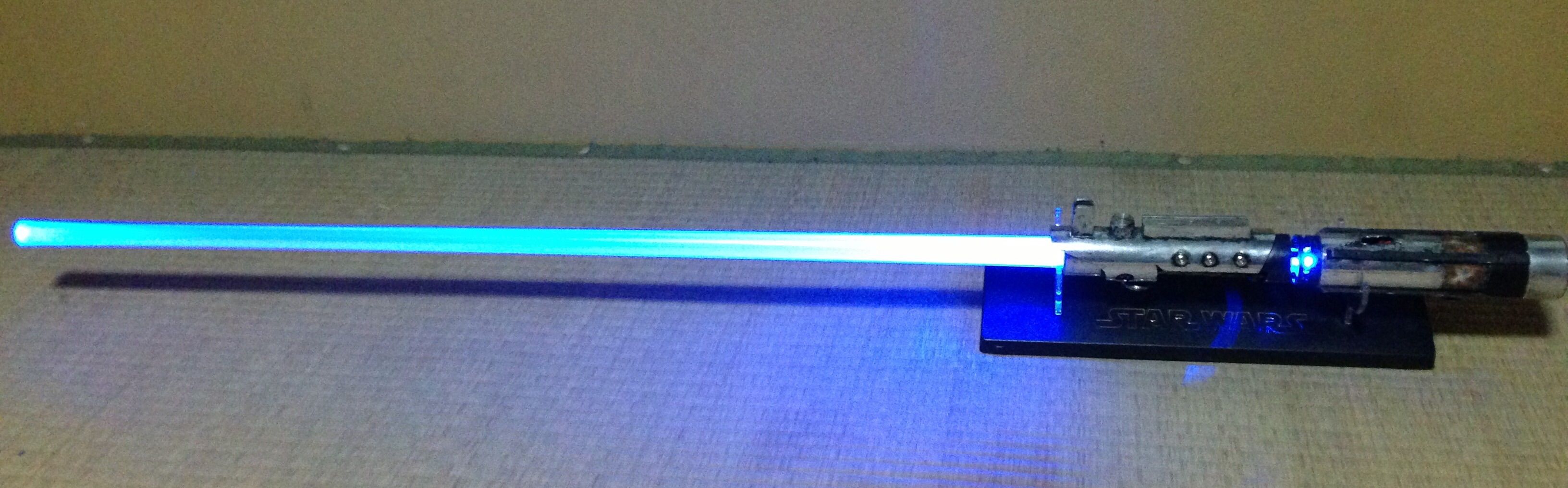

16: 名無しさん＠おーぷん 2015/03/19(木)21:46:45 ID:J9k

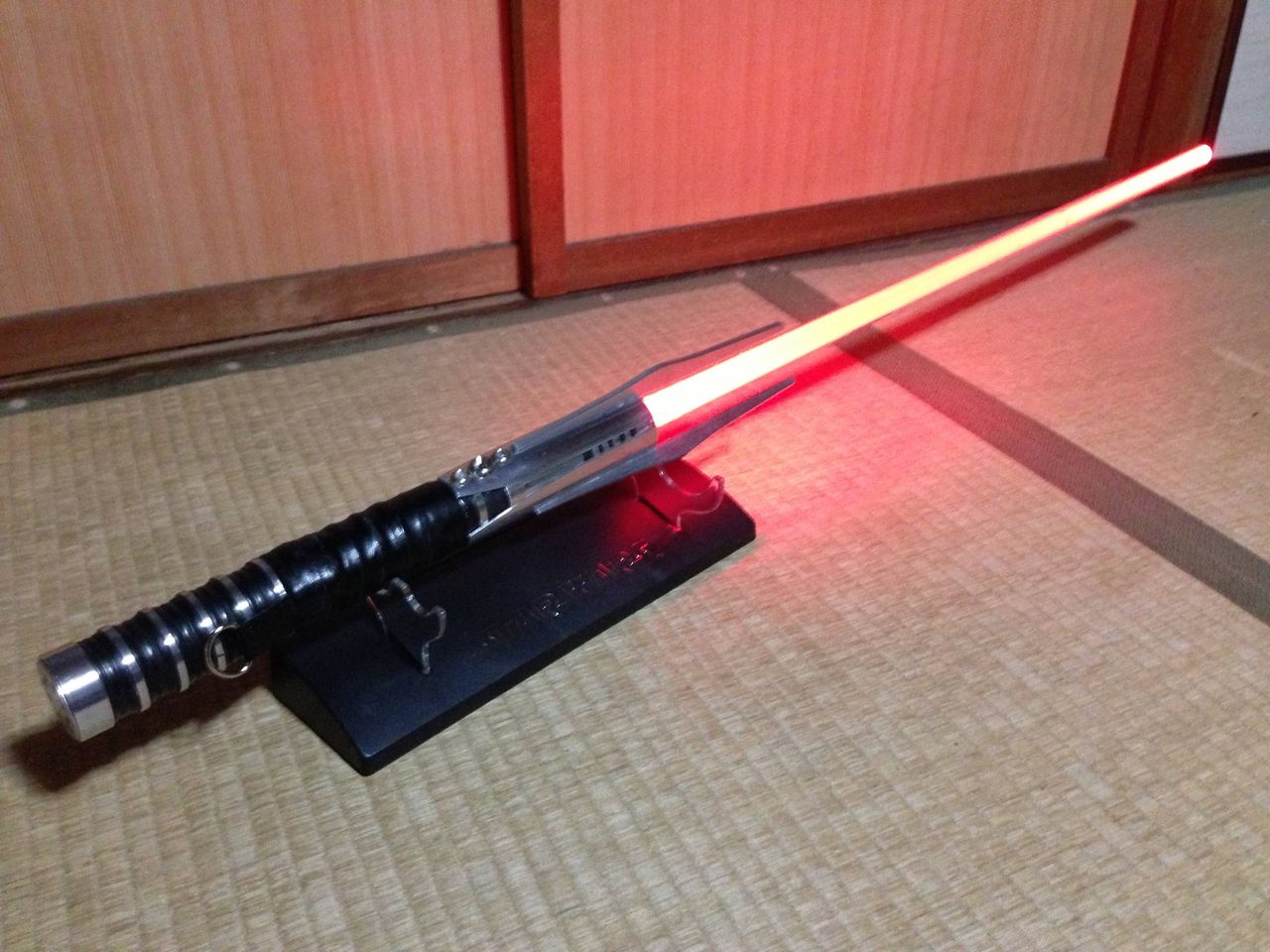

ブレード付けたとこ
34: 名無しさん＠おーぷん 2015/03/19(木)21:59:31 ID:hfe
>>16のブレードって光が先端までいきわたるように出来ないの？
17: 扉あけたら誰もいないれす◆0jC/tVr8LQ 2015/03/19(木)21:47:20 ID:uYY
かっこいいれすね

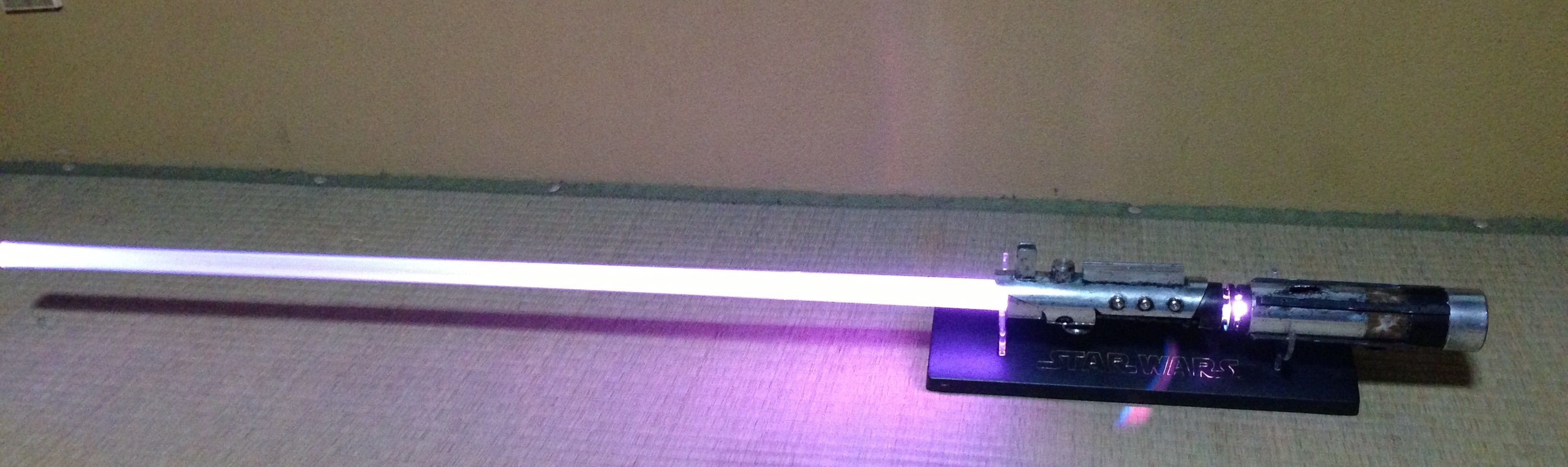

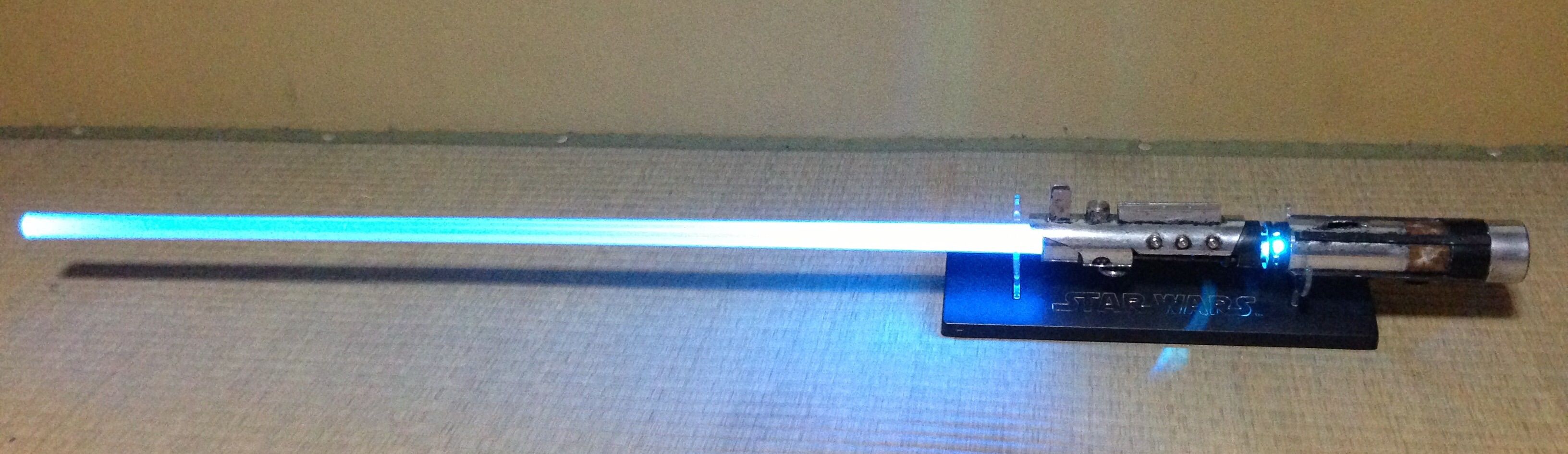

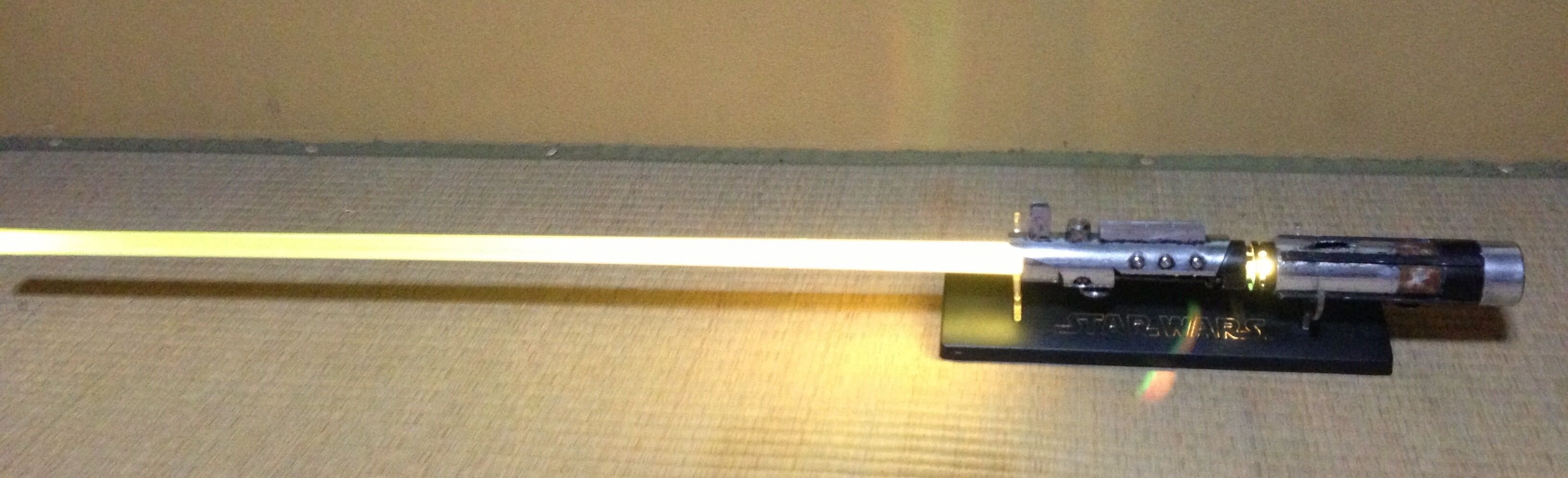

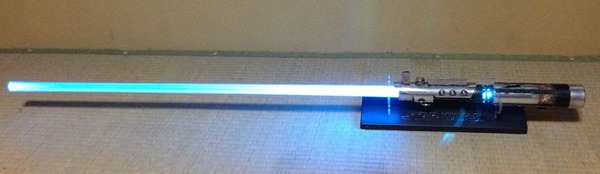

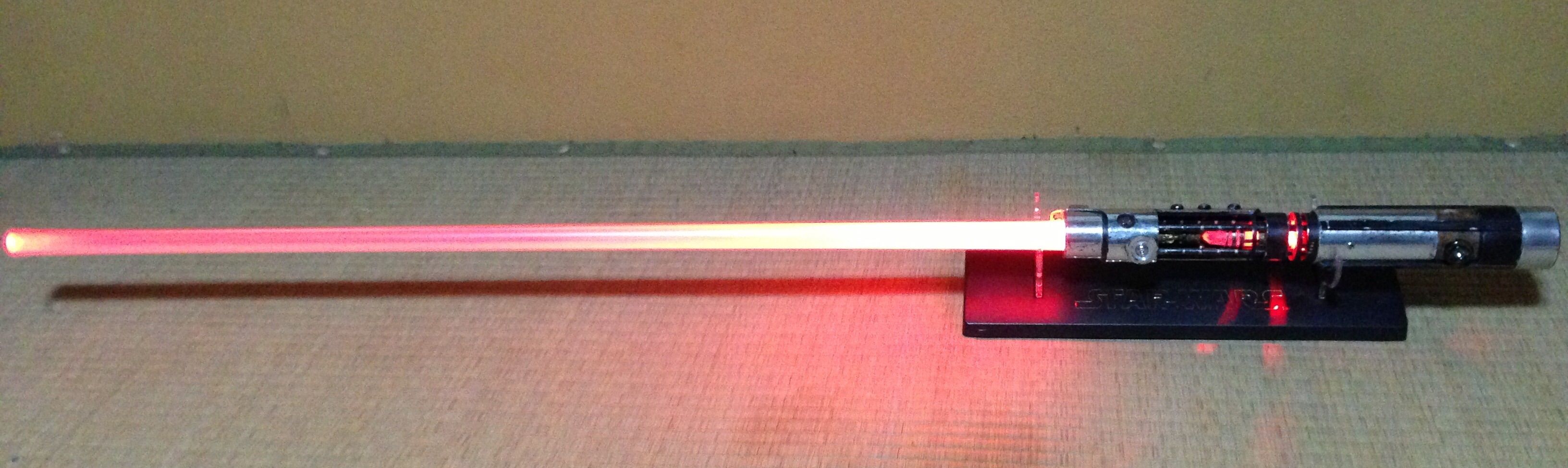

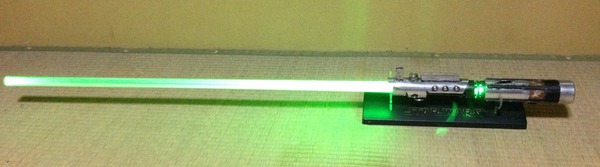

18: 名無しさん＠おーぷん 2015/03/19(木)21:47:52 ID:J9k

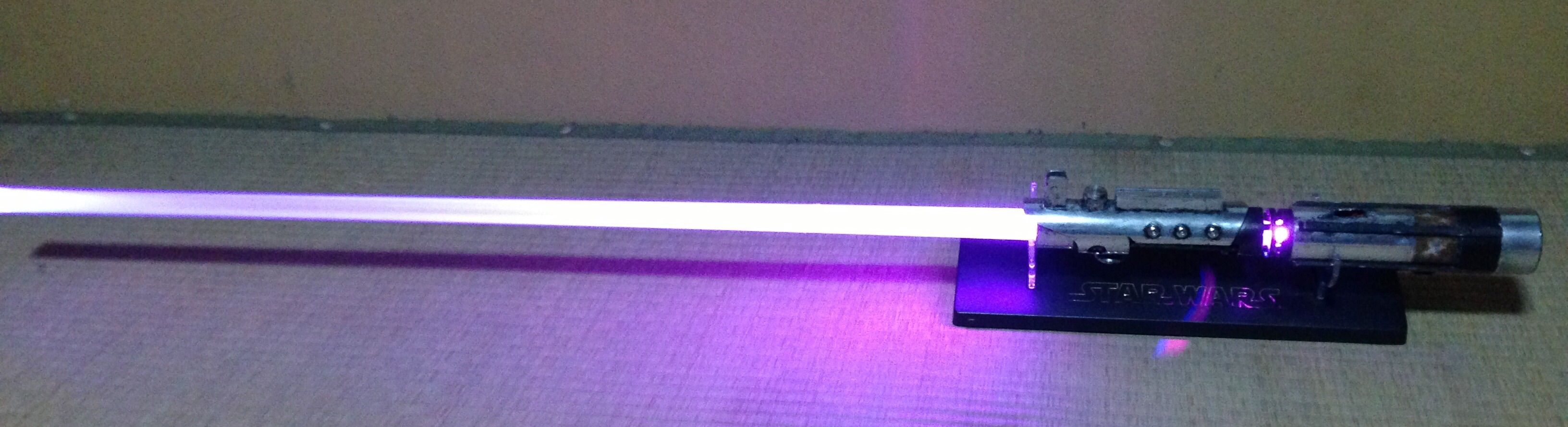

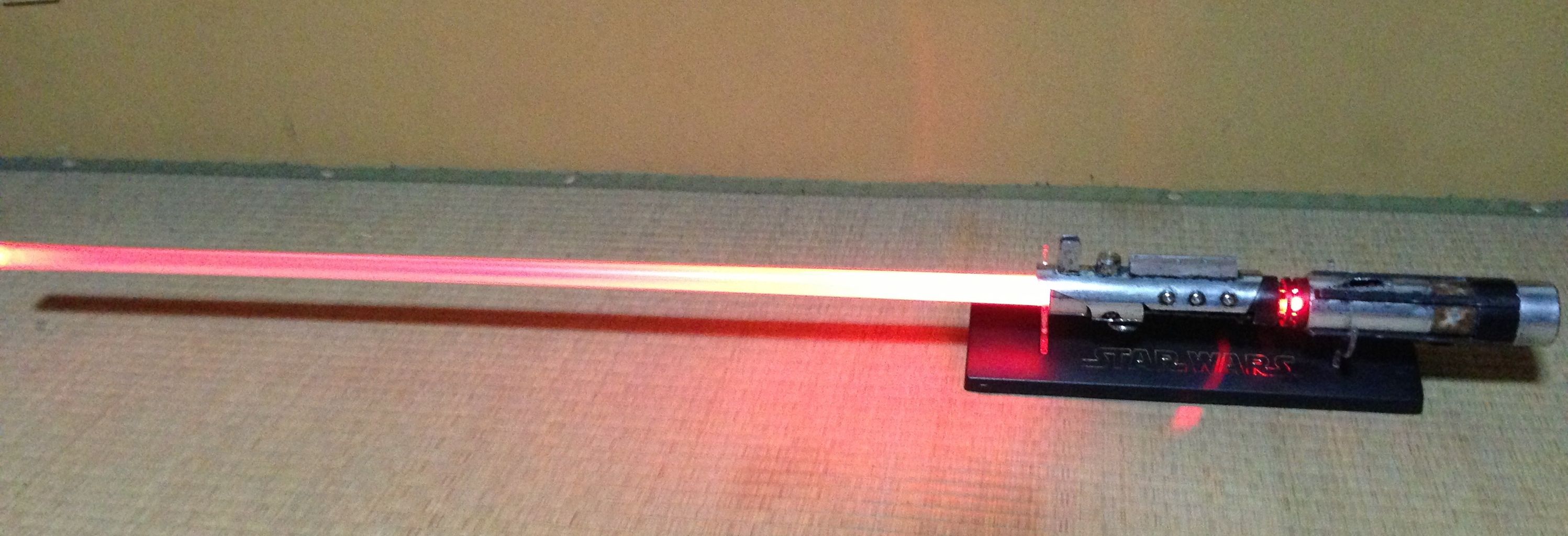

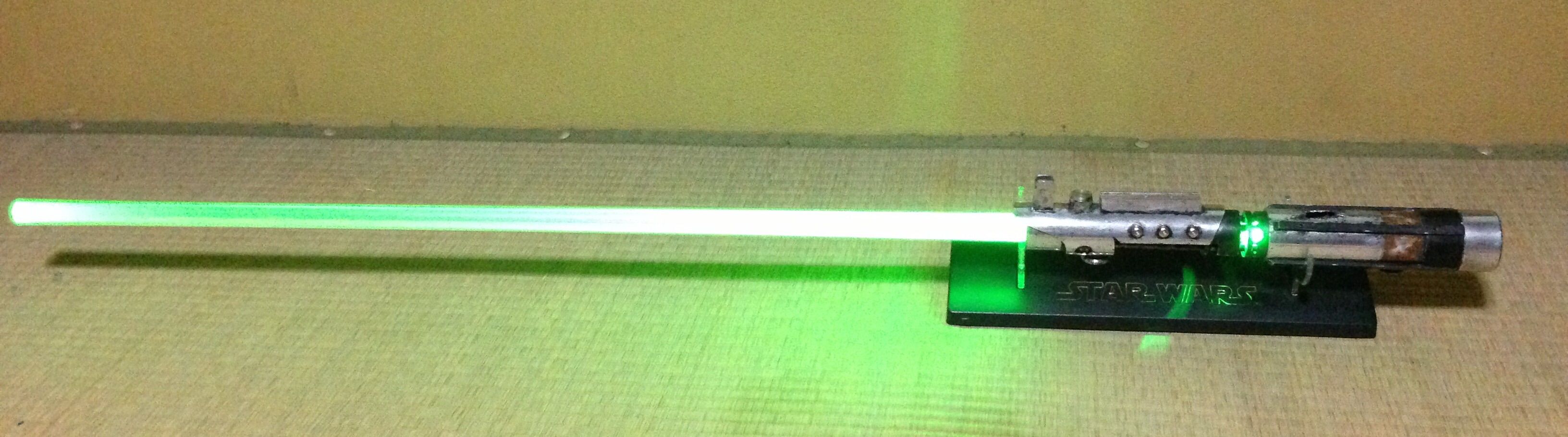

ゲーム中で、クリスタルを入手したらブレードの色を変えれるので再現しました。
20: 名無しさん＠おーぷん 2015/03/19(木)21:48:36 ID:x2e
すごいなコレ
21: 名無しさん＠おーぷん 2015/03/19(木)21:49:13 ID:J9k
動画です
22: 名無しさん＠おーぷん 2015/03/19(木)21:49:31 ID:VuB
かっけえええええええええええええ
23: 名無しさん＠おーぷん 2015/03/19(木)21:49:47 ID:k1r
材料ってどこでカエル？
俺もやってみたい
俺もやってみたい
25: 吉衛門マークⅡ◆CnB9oCVY0H36 2015/03/19(木)21:53:00 ID:l5K
Ｂｅａｕｔｉｆｕｌ!

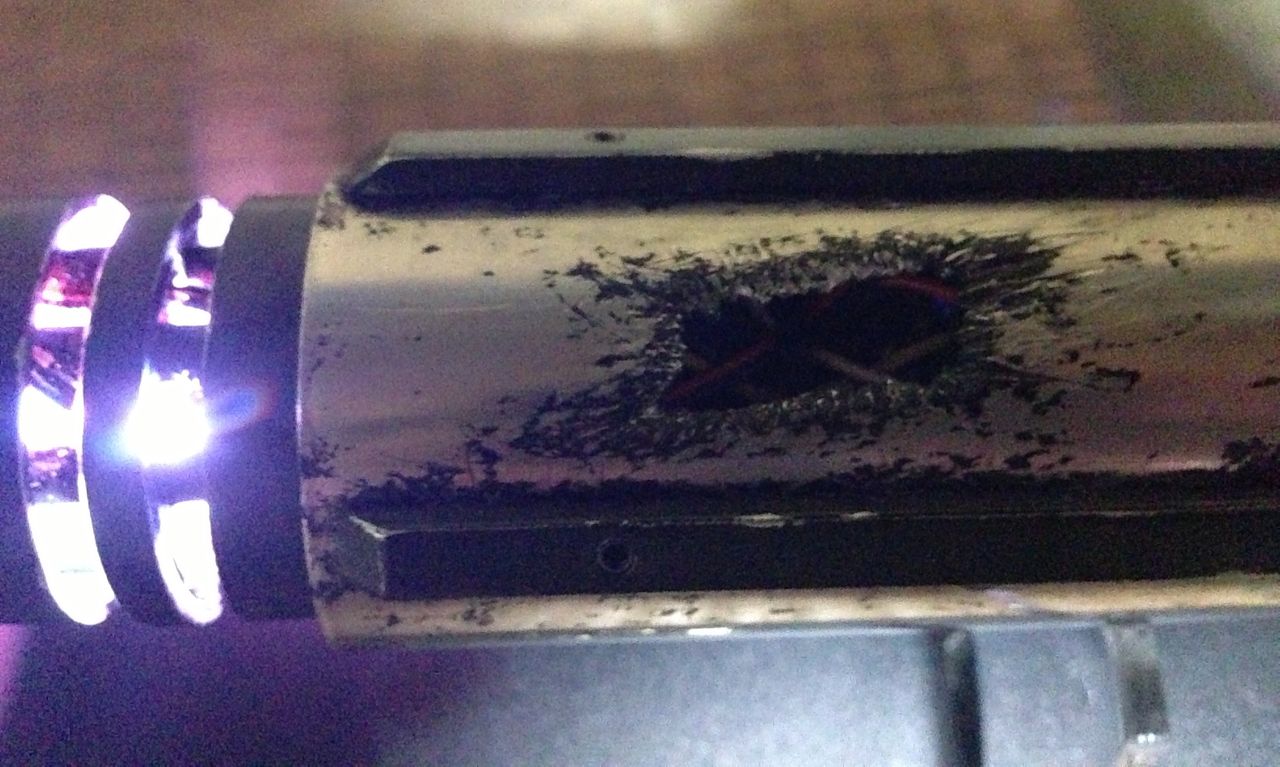

26: 名無しさん＠おーぷん 2015/03/19(木)21:53:43 ID:J9k
音はセーバーの後ろ側に、スピーカー用の穴を開けるのが一般的なのですが、見た目が悪くなるのでダメージを受けた穴から漏れる様に作りました。
28: 名無しさん＠おーぷん 2015/03/19(木)21:56:07 ID:J9k
アサシンブレードと違って、銃刀法違反に引っかからないので金属製です。
29: 扉あけたら誰もいないれす◆0jC/tVr8LQ 2015/03/19(木)21:56:18 ID:uYY
材料はなんれすか？
31: 名無しさん＠おーぷん 2015/03/19(木)21:57:53 ID:J9k
光ってるのは、高輝度LEDです。
3Wのフルカラーを使っています。
3Wのフルカラーを使っています。
33: 名無しさん＠おーぷん 2015/03/19(木)21:58:48 ID:nW4
すげーーーー
35: 名無しさん＠おーぷん 2015/03/19(木)21:59:46 ID:LSF
思ったよりだいぶすごかった
衝撃とかのセンサーの制御ってやっぱりRaspberry Piとかつかうの？
衝撃とかのセンサーの制御ってやっぱりRaspberry Piとかつかうの？
36: 東の吸血鬼◆EV/EV/.wQ2 2015/03/19(木)22:00:03 ID:49s
かっけえええええええええええええええええ
37: 名無しさん＠おーぷん 2015/03/19(木)22:01:05 ID:J9k
どうしても、ブレードの光りムラは出ますね。
暗い所で振り回したら、全然気になりませんけどw
暗い所で振り回したら、全然気になりませんけどw
32: 名無しさん＠おーぷん 2015/03/19(木)21:58:20 ID:k1r
材料ってどこで買えますか？
40: 名無しさん＠おーぷん 2015/03/19(木)22:05:56 ID:J9k
ブレードに関しては、市販品の様にブレードの中にLEDを並べる方が均等に光りますが、チャンバラ出来なくなるので本体から出た光りをブレード内で乱反射させる方式にしています。
結構な勢いでぶっ叩いてもOKです。
結構な勢いでぶっ叩いてもOKです。
41: 名無しさん＠おーぷん 2015/03/19(木)22:07:51 ID:VuB
今から公園に行って乱舞して欲しい
42: 名無しさん＠おーぷん 2015/03/19(木)22:08:28 ID:Ses
クッソワロタ
職人かよ
職人かよ
43: 名無しさん＠おーぷん 2015/03/19(木)22:11:11 ID:J9k
ボディの加工は手作業です。
アルミパイプを組み合わせたものに、アルミ棒から削り出した物を貼り付けてます。
基本、ドリルで穴を開けて、金ノコで切ってヤスリで整形の繰り返し。
アルミパイプを組み合わせたものに、アルミ棒から削り出した物を貼り付けてます。
基本、ドリルで穴を開けて、金ノコで切ってヤスリで整形の繰り返し。
45: 名無しさん＠おーぷん 2015/03/19(木)22:13:55 ID:J9k
センサー類と基盤は、ハスブロの3000円ぐらいのライトセーバーから取ってます。
海外ではカスタムセーバーが盛んで、良い基盤が売っているのですが、取り寄せるのが面倒くさい&かなり高価なので、国内で手に入る物だけで作っています。
海外ではカスタムセーバーが盛んで、良い基盤が売っているのですが、取り寄せるのが面倒くさい&かなり高価なので、国内で手に入る物だけで作っています。
46: 名無しさん＠おーぷん 2015/03/19(木)22:17:07 ID:J9k
元のオモチャは、ぶつけた時と振り回した時にしか音が出ないのですが、衝撃センサーに細工をして敵のレーザーを弾いた時のアクションボタンを追加しています。
47: 名無しさん＠おーぷん 2015/03/19(木)22:17:29 ID:hfe
面白そう
48: 名無しさん＠おーぷん 2015/03/19(木)22:17:36 ID:VuB
中々凝ってるね
44: 扉あけたら誰もいないれす◆0jC/tVr8LQ 2015/03/19(木)22:13:07 ID:uYY
量産できないれすか
50: 名無しさん＠おーぷん 2015/03/19(木)22:18:15 ID:J9k
量産は無理…
町工場に持って行ったら、コピー作ってくれそうやけど。
町工場に持って行ったら、コピー作ってくれそうやけど。
51: 名無しさん＠おーぷん 2015/03/19(木)22:18:43 ID:Ugq
これなら5万まで出せる
52: 名無しさん＠おーぷん 2015/03/19(木)22:18:58 ID:VuB
アイアンマンのアークリアクター作って欲しい
53: 扉あけたら誰もいないれす◆0jC/tVr8LQ 2015/03/19(木)22:19:20 ID:uYY
制作費がきになるれすよ
54: 名無しさん＠おーぷん 2015/03/19(木)22:19:25 ID:J9k
作業時間を考えたら、5万じゃムリ
55: 名無しさん＠おーぷん 2015/03/19(木)22:20:00 ID:J9k
アークリアクター、作ってる方いましたよ。
58: 名無しさん＠おーぷん 2015/03/19(木)22:21:47 ID:GU7
スゲー
59: 名無しさん＠おーぷん 2015/03/19(木)22:22:45 ID:Ses
このクオリティなら30万～40万くらい出す奴いそうだけどな
なんせ世界中にファンがいるんだし
なんせ世界中にファンがいるんだし
60: 名無しさん＠おーぷん 2015/03/19(木)22:22:52 ID:hfe
作ったもので遊んでる？
62: 名無しさん＠おーぷん 2015/03/19(木)22:27:28 ID:J9k
材料費、なんぼやろ？
基盤 : オモチャが3000ぐらい。海外のなら2万ぐらい。
LEDと抵抗等 : 1000円×2
ブレード : ポリカーボネート 1000円ぐらい
アルミパイプ : 1000円×3本
アルミ棒 300円ぐらいが数本
クリスタル : アジアン雑貨で300円ぐらい
中身 : ネジやプラ板等 適当
電池ボックス : 100均の懐中電灯から取った
その他諸々
工具 : ドリル 金ノコ ヤスリ ネジ切り ドライバー ペンチ等
一年以上前に作ったから、細かい事は忘れたけど、大体こんなにもん
基盤 : オモチャが3000ぐらい。海外のなら2万ぐらい。
LEDと抵抗等 : 1000円×2
ブレード : ポリカーボネート 1000円ぐらい
アルミパイプ : 1000円×3本
アルミ棒 300円ぐらいが数本
クリスタル : アジアン雑貨で300円ぐらい
中身 : ネジやプラ板等 適当
電池ボックス : 100均の懐中電灯から取った
その他諸々
工具 : ドリル 金ノコ ヤスリ ネジ切り ドライバー ペンチ等
一年以上前に作ったから、細かい事は忘れたけど、大体こんなにもん
63: 名無しさん＠おーぷん 2015/03/19(木)22:29:22 ID:hDV
工作初心者でもできる？
オビワンみたいな一部細くなってるやつ好きなんだが作れる？
オビワンみたいな一部細くなってるやつ好きなんだが作れる？
64: 名無しさん＠おーぷん 2015/03/19(木)22:29:48 ID:tlH
すげえええ！！
カメラ越しに見ると刃の部分がすげーリアルに見えんな
でも今回はなれた手つきの動作はないのか…
ｼｮﾎﾞｰﾝ
カメラ越しに見ると刃の部分がすげーリアルに見えんな
でも今回はなれた手つきの動作はないのか…
ｼｮﾎﾞｰﾝ
65: 名無しさん＠おーぷん 2015/03/19(木)22:32:48 ID:J9k
作り方は、試作品のカラーチェンジ無しのをエンビパイプで作った時のがあるから、参考にどうぞ。
67: 名無しさん＠おーぷん 2015/03/19(木)22:35:59 ID:J9k
詳しい作り方は、カスタムセーバーで調べたら出てくると思う。
工作に自信の無い人は、販売は海外だけど、ボディから中身、ブレードまで好きな物を組み合わせて作れますよ。
工作に自信の無い人は、販売は海外だけど、ボディから中身、ブレードまで好きな物を組み合わせて作れますよ。
69: 名無しさん＠おーぷん 2015/03/19(木)22:37:40 ID:hDV
>>67
わりとマジでサイト教えて
わりとマジでサイト教えて
72: 名無しさん＠おーぷん 2015/03/19(木)22:43:32 ID:J9k
>>69
ちょっと待ってな
ちょっと待ってな
76: 名無しさん＠おーぷん 2015/03/19(木)22:54:08 ID:J9k
>>69
お待たせ
http://www.thecustomsabershop.com
買った事無いけど、ここで一通り揃うと思う。
手軽にカッコイイのが欲しいなら、アマゾンや楽天でFXライトセーバーが2万ぐらいで売ってるけど。
お待たせ
http://www.thecustomsabershop.com
買った事無いけど、ここで一通り揃うと思う。
手軽にカッコイイのが欲しいなら、アマゾンや楽天でFXライトセーバーが2万ぐらいで売ってるけど。
79: 名無しさん＠おーぷん 2015/03/19(木)23:02:09 ID:hDV
>>76
サンクス
てか、これ1のは溶接してるの？手軽にできなくね？
サンクス
てか、これ1のは溶接してるの？手軽にできなくね？
68: 名無しさん＠おーぷん 2015/03/19(木)22:37:36 ID:NRK
すげえｗｗｗ
70: 名無しさん＠おーぷん 2015/03/19(木)22:41:04 ID:f1o
ジェダイがいると聞いてきますた
71: 名無しさん＠おーぷん 2015/03/19(木)22:41:06 ID:xEb
FFのマテリア入れる武器とか作って欲しいw
マテリア光る感じでw
マテリア光る感じでw

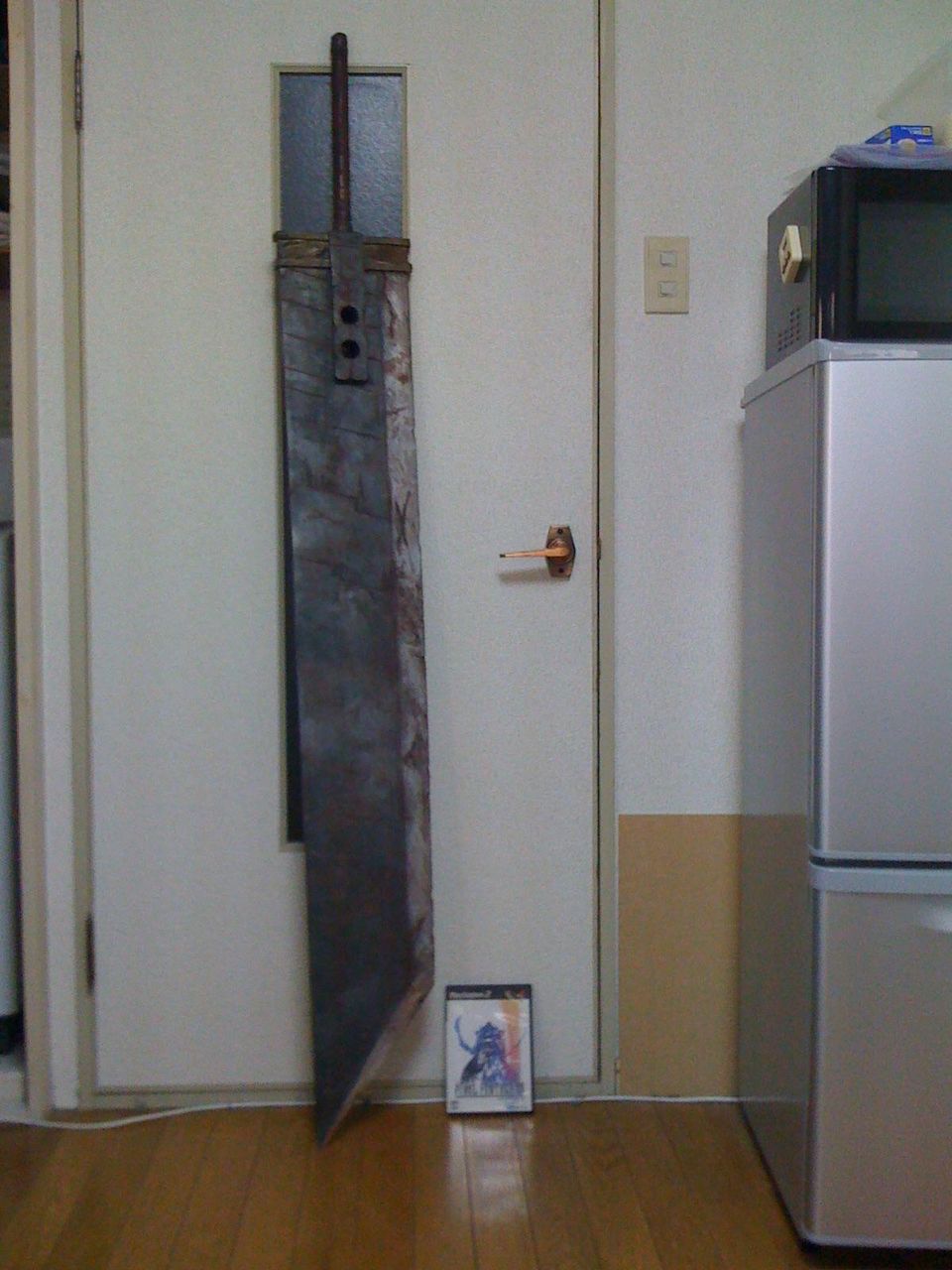

73: 名無しさん＠おーぷん 2015/03/19(木)22:45:57 ID:J9k
>>71
これなら前に作った。
これなら前に作った。
74: 名無しさん＠おーぷん 2015/03/19(木)22:49:34 ID:xEb
>>73
サイズとか雰囲気とかヤベエwww
マテリア込めて光らせようぜ！
見せてくれてありがとう！
サイズとか雰囲気とかヤベエwww
マテリア込めて光らせようぜ！
見せてくれてありがとう！
77: 名無しさん＠おーぷん 2015/03/19(木)22:57:41 ID:N1a
かっけぇ
78: 名無しさん＠おーぷん 2015/03/19(木)23:01:37 ID:J9k
自作で作るなら、このセーバーはオススメしません。
大きさ自体は他のセーバーより大きいんだけど、剥き出しのクリスタルと真ん中で切れてるデザインのせいで、中のスペースが全然ありません。
基盤やLEDがギッチギチに詰まっています。
大きさ自体は他のセーバーより大きいんだけど、剥き出しのクリスタルと真ん中で切れてるデザインのせいで、中のスペースが全然ありません。
基盤やLEDがギッチギチに詰まっています。
80: 名無しさん＠おーぷん 2015/03/19(木)23:05:35 ID:J9k
溶接はしてませんよ。
基本ネジ留めと金属用接着剤です。
イモネジといって頭が無い棒だけのネジがあるので、それで留めてます。
基本ネジ留めと金属用接着剤です。
イモネジといって頭が無い棒だけのネジがあるので、それで留めてます。
81: 名無しさん＠おーぷん 2015/03/19(木)23:09:38 ID:hDV
>>80
マジかイモネジで固定できるもんなのか
このスレは永久保存ですわ
マジかイモネジで固定できるもんなのか
このスレは永久保存ですわ
82: 名無しさん＠おーぷん 2015/03/19(木)23:10:09 ID:J9k

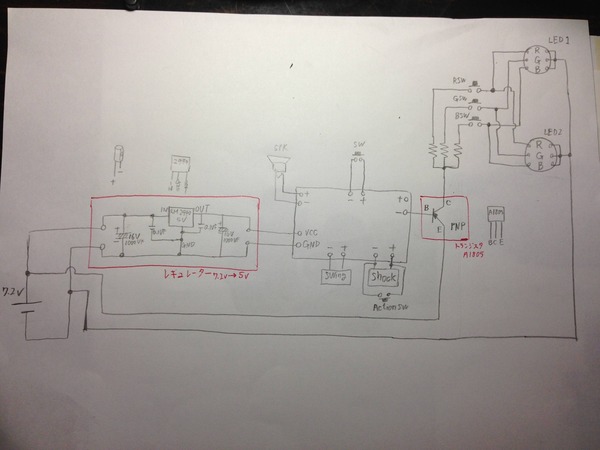

メモ書きの回路図が残ってた。
スペースの都合上、レギュレーターが入らなかったので、電圧を4.5Vに落としました。
作るなら、参考にして下さい。
セーバーの色が1色でいいなら、右上のスイッチ3つは入りません
スペースの都合上、レギュレーターが入らなかったので、電圧を4.5Vに落としました。
作るなら、参考にして下さい。
セーバーの色が1色でいいなら、右上のスイッチ3つは入りません
84: 名無しさん＠おーぷん 2015/03/19(木)23:13:05 ID:hDV
>>82ワイにはなにがなんだか……
83: 名無しさん＠おーぷん 2015/03/19(木)23:12:44 ID:J9k
外す必要が無いところは、イモネジを入れた後にアロンアロファを流し込んでやればいいんですよ。
メンテナンス等で外す可能性がある所は、ネジ止め剤を入れてます。これを入れておけば、まず外れません。
メンテナンス等で外す可能性がある所は、ネジ止め剤を入れてます。これを入れておけば、まず外れません。
85: 名無しさん＠おーぷん 2015/03/19(木)23:17:23 ID:J9k
う～ん
とりあえず、スイッチやセンサーは元のオモチャの基盤に付いてるから千切らない様に気をつけて、LEDの部分だけ変えたらいいよ。
ただ、LEDだけはそのままだと付かないのでトランジスタという部品を買ってきて間に挟まないといけない。
足が3本出てるから、書いてある通りにハンダ付けしたらいいよ。
とりあえず、スイッチやセンサーは元のオモチャの基盤に付いてるから千切らない様に気をつけて、LEDの部分だけ変えたらいいよ。
ただ、LEDだけはそのままだと付かないのでトランジスタという部品を買ってきて間に挟まないといけない。
足が3本出てるから、書いてある通りにハンダ付けしたらいいよ。
87: 名無しさん＠おーぷん 2015/03/19(木)23:20:42 ID:hDV
>>85
ありがとう
とりあえず、知り合いの電気工の奴からも学びつつやってみる
ありがとう
とりあえず、知り合いの電気工の奴からも学びつつやってみる
86: 名無しさん＠おーぷん 2015/03/19(木)23:19:36 ID:J9k
日本橋か秋葉原に行けるなら、電子パーツの売ってるお店に行って、こんな物を作りたいと言ったら教えてくれると思う。
88: 名無しさん＠おーぷん 2015/03/19(木)23:21:27 ID:J9k
回路図使ってくれていいから、見せてみたら？
89: 名無しさん＠おーぷん 2015/03/19(木)23:28:35 ID:hDV
>>88そうする
ついでに秋葉原にも行くかも
ついでに秋葉原にも行くかも
90: 名無しさん＠おーぷん 2015/03/19(木)23:38:22 ID:J9k
アルミ加工は大変だけど、出来上がった時の質感がプラとは全く違うから頑張って。
握った時の、金属の冷たさと重みがなんとも言えません。
握った時の、金属の冷たさと重みがなんとも言えません。

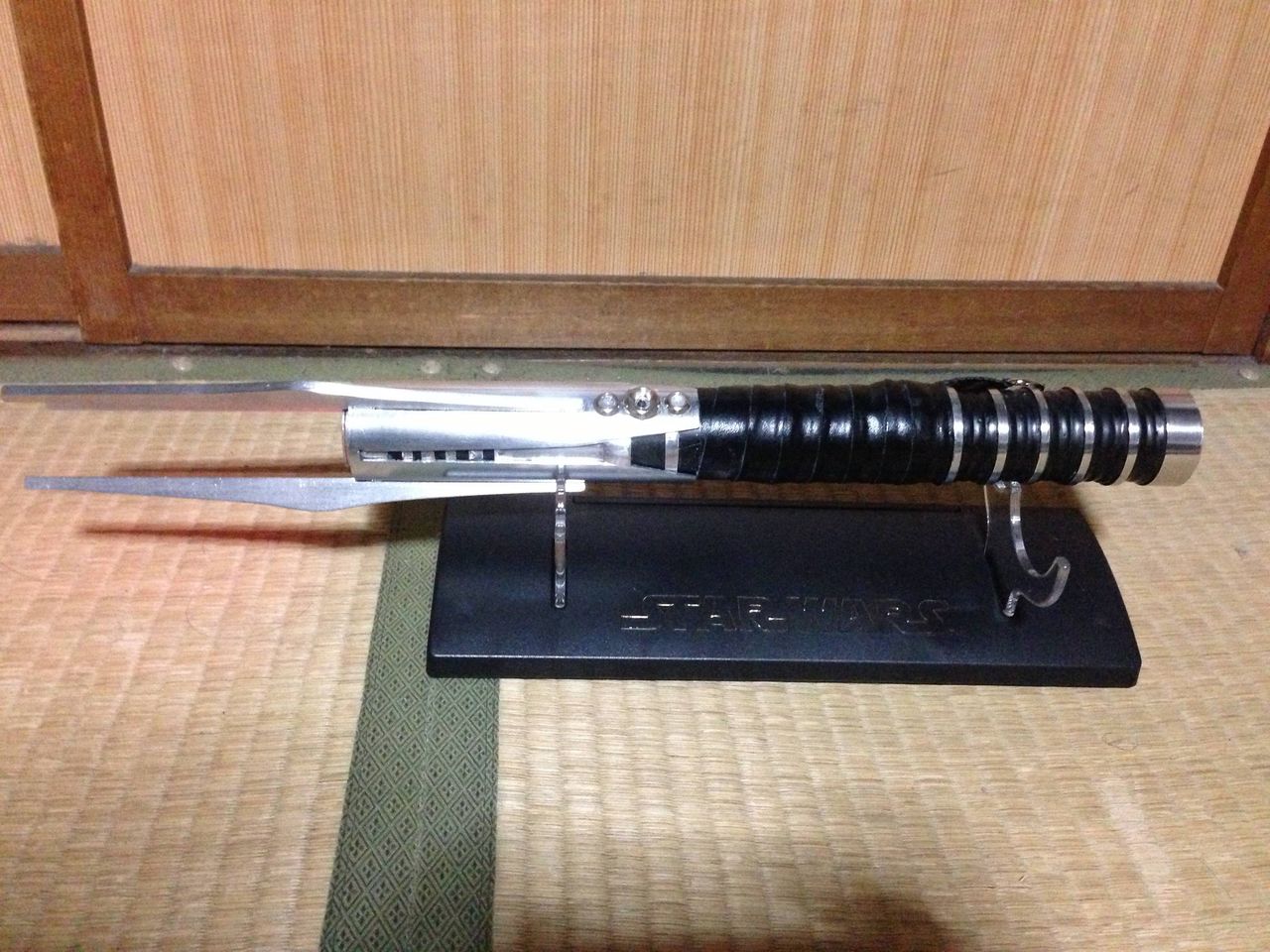

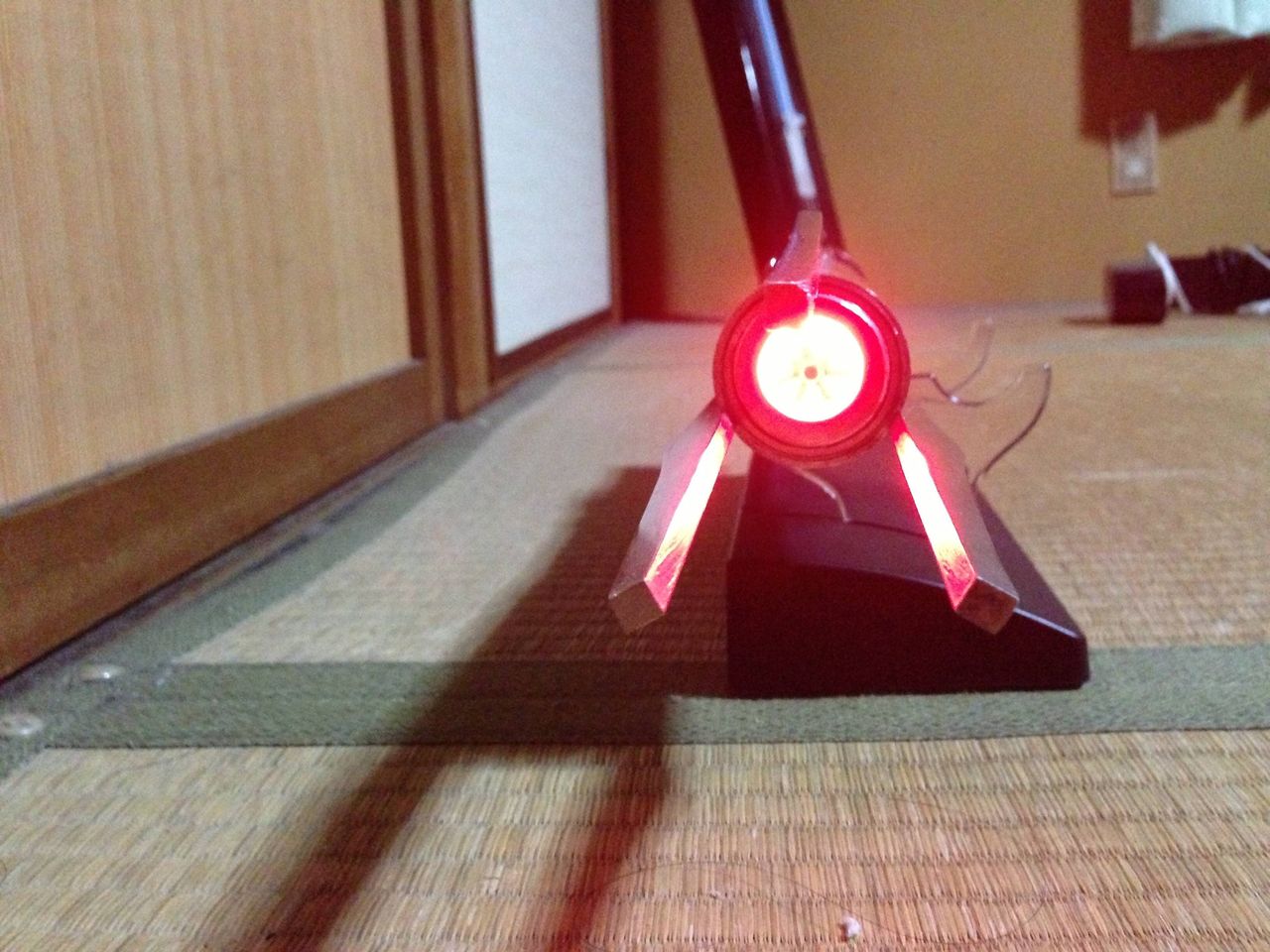

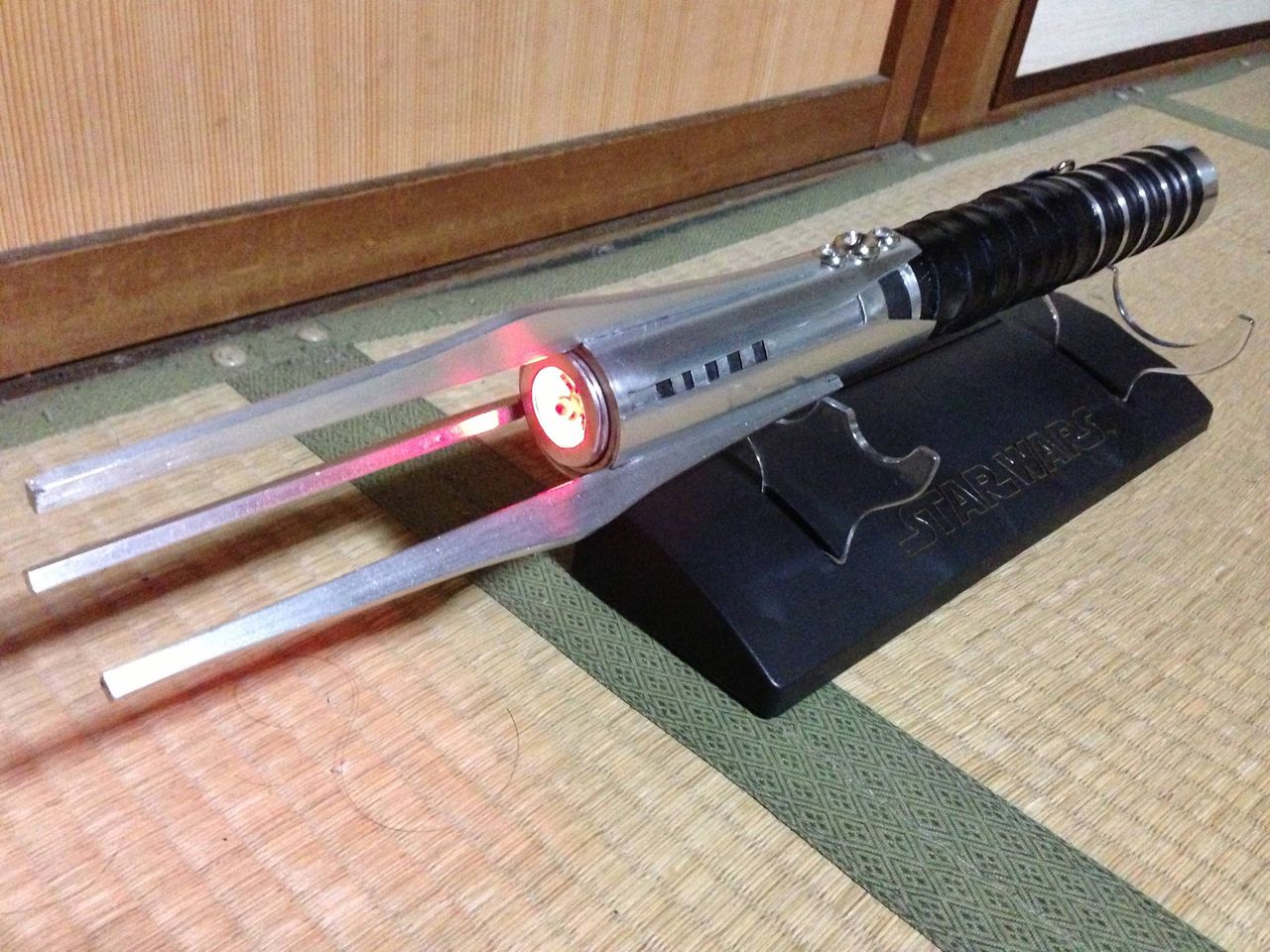

91: 名無しさん＠おーぷん 2015/03/19(木)23:45:29 ID:J9k
ついでに主人公が、バットエンディング後に改造された後のセーバーも作ってます。
ダウンロードコンテンツにしか出て来ない、超マニアックセーバーです。
ダウンロードコンテンツにしか出て来ない、超マニアックセーバーです。

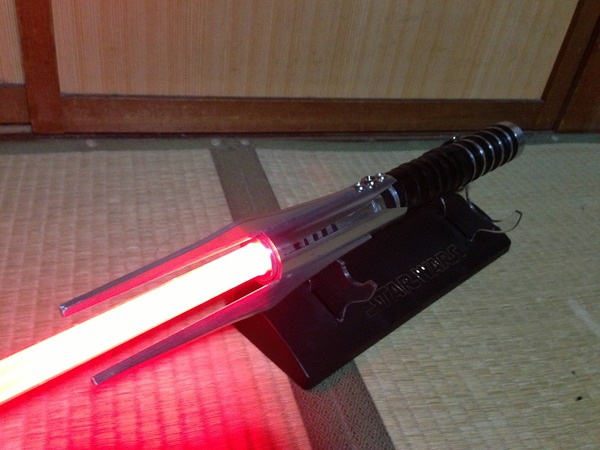

92: 名無しさん＠おーぷん 2015/03/19(木)23:46:31 ID:J9k

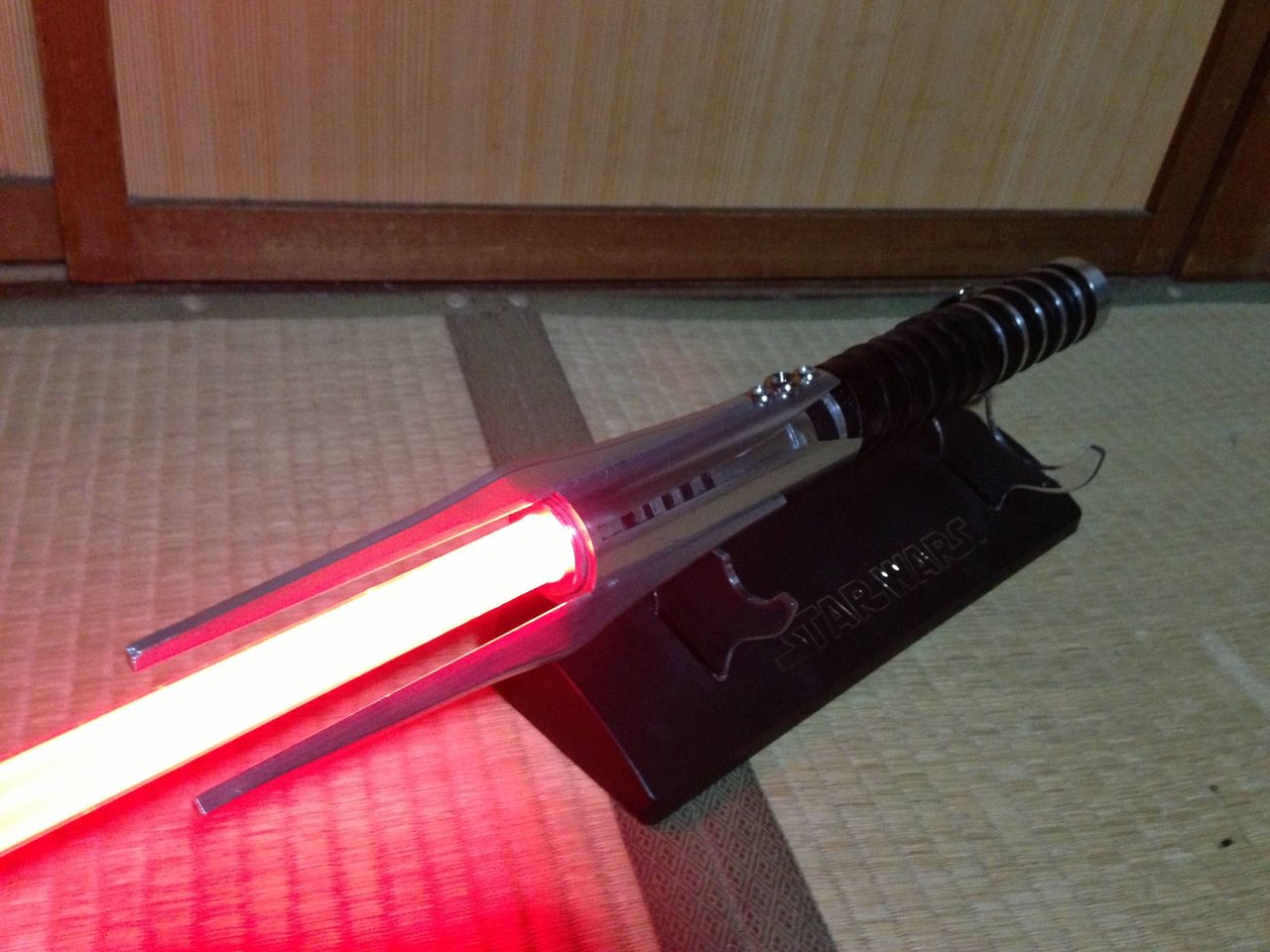

ブレード付き

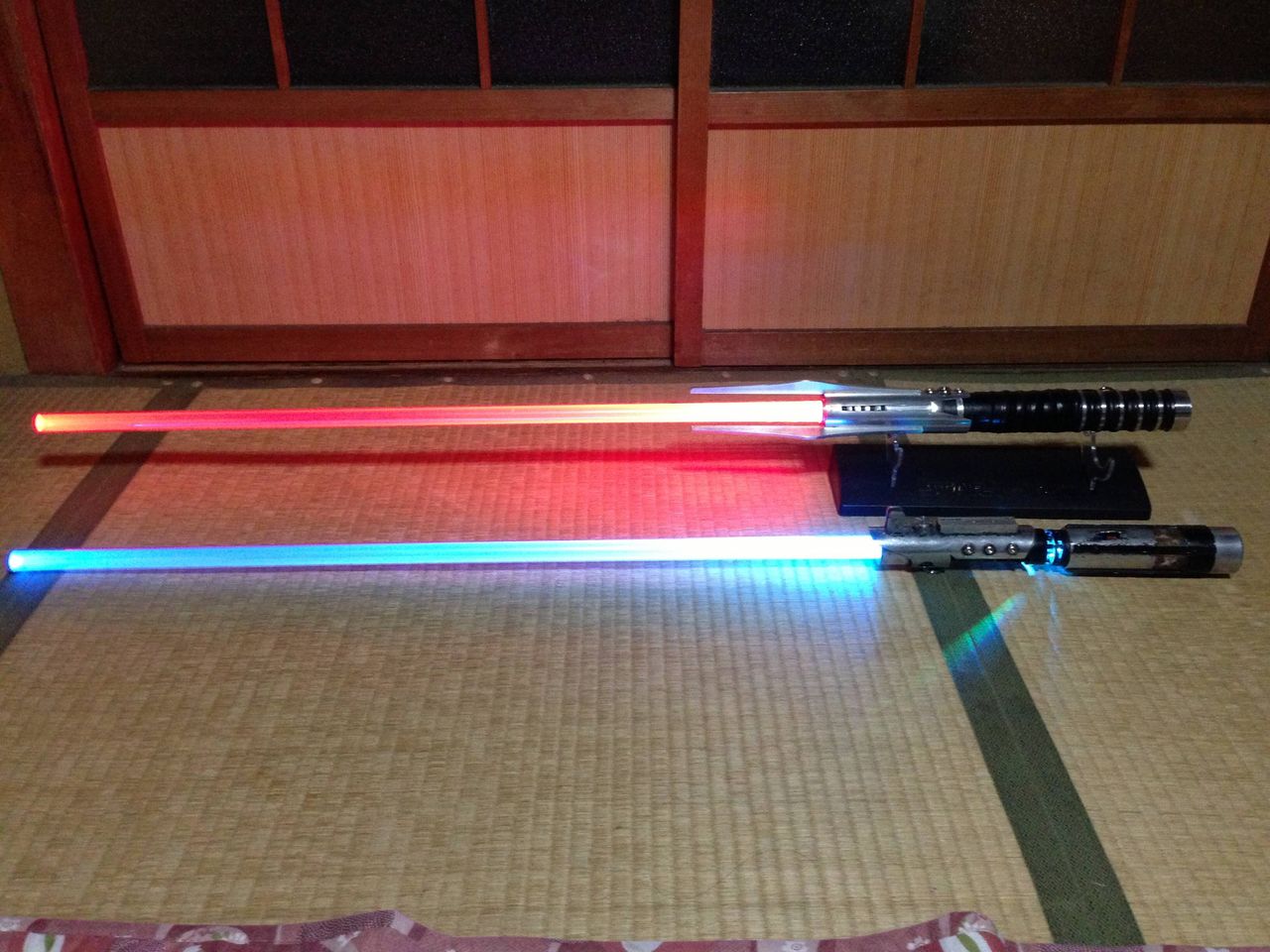

93: 名無しさん＠おーぷん 2015/03/19(木)23:47:23 ID:J9k
2本並べて
94: 名無しさん＠おーぷん 2015/03/19(木)23:47:26 ID:trT
スモークの中で光るのか
95: 名無しさん＠おーぷん 2015/03/19(木)23:47:44 ID:J9k
スモーク？
96: 名無しさん＠おーぷん 2015/03/19(木)23:48:59 ID:J9k
動画
97: 名無しさん＠おーぷん 2015/03/19(木)23:49:48 ID:5GH
本当すげぇな
98: 名無しさん＠おーぷん 2015/03/19(木)23:50:27 ID:J9k
こっちはボディの中をフルに使えるので、中身はスカスカです。
99: 名無しさん＠おーぷん 2015/03/20(金)00:08:33 ID:qFC
みんな、見てくれてありがとう。
新しいの作ったら、またスレ立てます。
新しいの作ったら、またスレ立てます。
105: 名無しさん＠おーぷん 2015/03/20(金)00:44:25 ID:hVY
>>99
楽しみに待ってます！
乙～
楽しみに待ってます！
乙～
100: 名無しさん＠おーぷん 2015/03/20(金)00:10:02 ID:ll2
乙でした
いやーこんなん作れるんだなぁ
いやーこんなん作れるんだなぁ
101: 名無しさん＠おーぷん 2015/03/20(金)00:12:47 ID:wJk
フォースが共にあらんことを
102: 名無しさん＠おーぷん 2015/03/20(金)00:14:18 ID:qFC
またね～
103: 名無しさん＠おーぷん 2015/03/20(金)00:14:55 ID:Vnr
乙乙
106: 名無しさん＠おーぷん 2015/03/20(金)08:17:01 ID:czN
次は製作工程も上げてほしい
